5У5 ~\5У7

- 4506

н юн

5Вт ЗОВ

Ювт IZOe

Ю8т те

I-ш gt;-

сеть



		gt;
	сеть

Таблица 14

Силовые трансформаторы

				Сетевая обмотка	Повышающая обмотка		Накальные обмотки
Название приемника или радиолы
Название приемника или радиолы	о а: 3 о	Сердечник	схема (рис. 38,4)	число витков, диаметр провода (мм)	схема (рис. 38.4)	число витков, диаметр провода (мм)	число витков, диаметр провода (мм)
Стрела		Ш-22 X 32		7630,31 4-557 0,2		1140 0,2	44 1,0
,АРЗ-54		Ш-24 X 30		693 0,27-1-520 0,23		1330 0,15	40 0,8 40 0,51
Рекорд-53М				(665 -f 72 -1- 583) 0,25		1250 0,15	42 0,93 42 0,51
Рекорд-61				(700-f 550) 0,25		1380 0,16	40 0,96
Электросигнал-2		Ш-32 X 40		2 X (400 -f 60) 0,33		2 X 865 0,18	26 1,0 20 0,93
,Урал-57		Ш-32 X 40		2 X (4004-60) 0,31		2 X 1150 0,2	25 1,0 20 0,93
.Урал (1965 г.)				2 X (600-f 93) 0,31		1350 0,2	39 1,0 2Х 19 0,64
Байкал				2 X (588 -1- 90) 0,31		1368 0,2	38 1,0 38 0,51
Латвия		УШ-26 X 26		2 X (542-1- 83) 0,31		1290 0,2	35 1,0 35 0,41
Дружба , Люкс		УШ-26 Х45		2 X (325-f-50) 0,47		750 0,27	20 1,0 2X 10 1,0
Мир		Ш-40 X 60		2 X (197 4-31) 0,64		2 X 550 0,31	2X6 1,5 9,5 1,5
Север , Луч , Зенит (телевизоры)		Ш-40Х70		(183 4-27) 0,95 4--Ь 155 0,74		2X655 0,27	И 1,95 П 0,8 9 1,5
,КВН-49 laquo; (телевизор)		Ш-40 X 70		(155-1-281,04-183)0,8		2 X 600 0,29	11 2,1 11 0,8 9 1,25

reg; 0

.A -шХ

2308 127

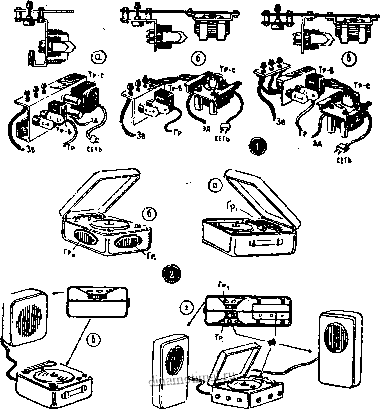

Необходимо учитывать и то, что некоторая часть выпрямленного напряжения теряется в фильтре. Грубо говоря, напряжение ид на-выходе выпрямителя (на входе фильтра) должно быть примерно на 10% больше, чем требуется для усилителя. Для переносных радиограммофонов имеет смысл применять только первые четыре трансформатора. Остальные пригодны для установок большей мощности, в том числе для радиоузлов.

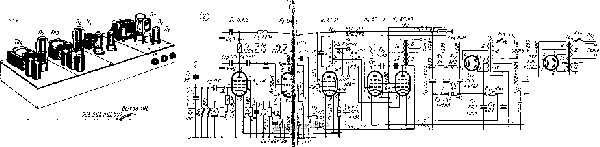

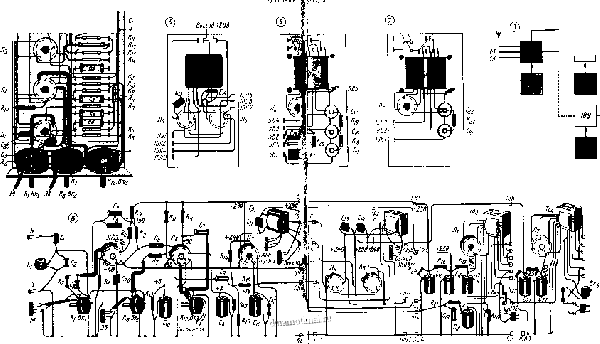

Все схемы выпрямителей (рис. 48, /) можно разделить на три группы: однополупериодные (а, б, в,), двухполупериодные (г, е) и мостовые (д). Первые работают через такт, то есть используют только один из двух полупериодов переменного напряжения (рис. 30, 16) и дают ток с частотой пульсаций 50 гц. По возможности, следует отдавать предпочтение двухполупериодным и мостовым схемам (рис. 30, 17), где используются оба полупериода и частота пульсаций составляет уже 100 гц. Это облегчает фильтрацию пульсирующего напряжения: чем выше частота, тем меньше может быть емкость конденсаторов фильтра Сф С, С, замыкающих накоротко переменную составляющую этого напряжения. Кроме того, однополупериодная схема при прочих равных условиях дает более низкое выпрямленное напряжение.

Таблица 15

Плоскостные полупроводниковые дноды

Тип диода

Д1003А

Д202

Д208

Д209

Д210

Д211

Выпрямленный ток (ма)

Обратное напряжение (в)

300 200

300 300

300 350

300 400

300 500

400 100

100 300

100 400

100 500

100 600

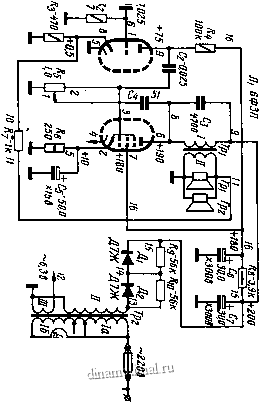

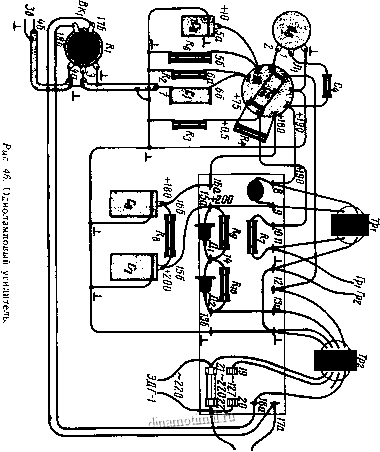

Для двухполупериодного выпрямителя нужен трансформатор с двумя повышающими обмотками Па, Пб, точнее, с одной обмоткой, имеющей удвоенное число витков и вывод от средней точки. Для выполнения мостовой схемы нужна одна повышающая обмотка, но зато необходимо иметь четыре вентиля. В последние годы мостовая схема применяется наибо* лее широко, так как появилась возможность использовать в выпрямителе плоскостные полупроводниковые диоды (табл. 15), а также типовые селеновые вентили (ABC), собранные для мостовой схемы и спрессованные в пластмассу [9].
