триода сопровождается, как и переход от схемы электронного усилителя с общим катодом к схеме с общим анодом, уменьшением коэффициента усиления по напряжению приблизительно до 1, но в то же время - повышением стабильности работы, а также, что

/, lt;



Рис. 152. Сопоставление полупроводниковой и ламповой схемы усилителей:

а - схема полупроводникового усилителя с общим эмиттером; б схема лампового усилителя с общим катодом

очень важно для полупроводниковых усилителей, повышением входного сопротивления (от сотен ом до десятков тысяч ом) и уменьшением выходного сопротивления (от сотен тысяч ом до сотен ом) .

Большая величина тока базы /g, который является в данной схеме входным током, обусловливает малую (по сравнению с электронной лампой) величину входного сопротивления полупроводникового триода, поскольку

Usx Uex


Это обстоятельство имеет немаловажное значение, так как затрудняет каскад-ное включение усилителей.

При выполнении усилительных схем стараются избегать отдельных источников для создания напряжения смещения Ucm-Один из возможных вариантов схемы с одним общим источником питания (рис. 152, а) и делителем напряжения г г2 дан на рис. 153. Делитель шунтирует

вход триода и увеличивает потребление энергии от источника сигнала. Поэтому часто входной сигнал подается непосредственно на резистор г. В этом случае происходит уже не суммирование входного напряжения и напряжения смещения, а суммирование соответствующих токов.

Рис. 153. Вариант схемы, изображенной на рис. 152, а, с общим источником питания для коллектора и эмиттера

* Указанные величины являются ориентировочными и относятся к динамическим (дифференциальным) сопротивлениям.



Наибольшее практическое значение, если не считать триггерных схем, имеют полупроводниковые усилители низкой частоты и полупроводниковые (фазочувствительные) усилители. Полупроводниковые усилители постоянного тока (во всяком случае на распространенных германиевых триодах) обладают еще большим, чем электронные усилители постоянного тока, дрейфом нуля и поэтому в системах автоматического регулирования применяются реже.

Невысокая стабильность параметров полупроводниковых усилителей можно обычно уменьшить понижением коэффициента

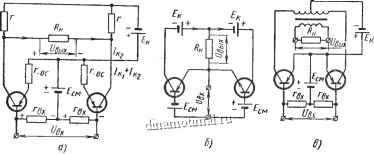

Рис. 154. Некоторые схемы реверсивных транзисторных усилителей:

а - усилитель постоянного тока на транзисторах типа р - п-р; б - усилитель постоянного тока на разнотипных транзисторах; в - усилитель переменного тока

усиления по напряжению с помощью отрицательной обратной связи, которая обычно достигается включением резистора лс в цепь эмиттера (рис. 152, а).

Схема реверсивного мостового усилителя постоянного тока со стабилизирующими обратными связями приведена на рис. 154, а (см. рис. 133); резисторы Лвл введены в схему лишь для обеспечения подачи на вход левого и правого транзисторов напряжений, находящихся в противофазе.

Применение отрицательных обратных связей позволяет устранить разброс и изменение в процессе работы параметров транзисторов. Для увеличения выходной мощности усилителя целесообразно их параллельное включение.

Если в схеме (рис. 154, а) убрать резисторы / с и ввести взаимную положительную связь между транзисторами, то получим схему полупроводникового триггера (см. рис. 170).

Различные схемы нереверсивных и реверсивных полупроводниковых усилителей в принципе могут быть построены так же, как и соответствующие схемы ламповых усилителей. Однако такие решения не всегда являются оптимальными. Это объясняется трудностью согласования каскадов, а также особенностями транзисторов ввиду симметрии последних.



Симметрия одиночного транзистора проявляется в том, что свойства транзисторов не изменяются, если поменять местами эмиттер и коллектор.

Дополнительная симметрия позволяет в схемах усилителей в зависимости от типа транзистора подавать на коллектор положительный (для транзистора типа /г-р-/г) и отрицательный (для транзистора типа р-п-р) потенциалы.

В схемах усилителей с вакуумными лампами на аноде последних всегда имеет место положительный потенциал.

М 1+11-1 1+)

ивых

доп доп

HHZZl-f

Рис. 155. Реверсивные фазочувствительные усилители: о - диодно-трнодная схема; б - диодная схема

В дифференциальной схеме (рис. 154, б), которую невозможно выполнить на электронных лампах, использованы разнотипные триоды. Это дало возможность при удвоении числа источников питания избавиться от входных и коллекторных резисторов.

На рис. 154, в дана двухполупериодная мостовая схема усилителя переменного тока с двумя однотипными триодами, построенная аналогично схеме электронного усилителя (см. рис. 137).

В настоящее время ведется интенсивная разработка и сравнение различных вариантов схем полупроводниковых усилителей.

Схема реверсивного фазочувствительного усилителя, которая возникла в связи с невозможностью получить достаточно высокое сопротивление у полупроводниковых фазочувствительных усилителей, построенных по принципу электронных, приведена иа рис. 155, а. Это объясняется главным образом тем, что при изменении полярности питающего переменного напряжения е/ сказывается симметрия одиночного транзистора. Электрод, который в полупериод одного знака выполнял функцию коллектора, на которую он и рассчитан, в следующий полупериод приобретает обратную полярность относительно основания и становится как бы
