новременного намагничивания для заданной схемы. Графо-аналитические способы такого преобразования существуют, однако эти приемы оказываются довольно трудоемкими и не всегда могут обеспечить желаемую точнос1ь. Поэтому чаще предпочитают пользоваться экспериментальными кривыми намагничивания, снятыми для условий, близких к заданным. Если условия сильно

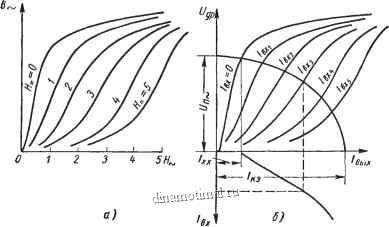

Рис. 103. К расчету статической характеристики магнитного усилителя:

а - исходные кривые одиовремениого намагничивания; б - построение статической характеристики для случая активной нагрузки

отличаются от заданных, то желательно снять эти кривые, пусть при произвольном объеме сердечника и числе витков обмоток, но именно для выбранной схемы и формы сердечника. При этом лучше всего снять кривые для двух крайних случаев - при синусоидальной индукции и синусоидальной намагничивающей силе - и ориентироваться на промежуточный или ожидаемый случай. Необходимо напомнитьв связи с этим, что кривые сильно зависят от величин воздушных зазоров в стыках магнитопровода, а также от температуры и внешних механических сил (например, со стороны обмоток).

8. РАСЧЕТ СТАТИЧЕСКИХ ХАРАКТЕРИСТИК ГРАФОАНАЛИТИЧЕСКИМ МЕТОДОМ

Для определения статической характеристики магнитного усилителя Ig = f (Igx) требуется совместное решение уравнений, относящихся как к его электрическим цепям (уравнения конструктивной схемы и нагрузки), так и к магнитной цепи (уравнение управляющего устройства), поскольку индуктивное сопротивление выходной обмотки зависит от состояния ферромагнетика.



Уравнения электрических цепей обычно составляются в аналитическом виде, а для характеристики магнитной цепи используются кривые одновременного намагничивания сердечника переменным и постоянным полями. В некоторых методах эти кривые аппроксимируются теми или иными выражениями и дальнейший расчет выполняется чисто аналитически. Более простыми и точными представляются графо-аналитические методы, в которых кривые одновременного намагничивания используются непосредственно. Заметим, что установившейся методики расчета магнитных усилителей еще не существует и что все способы расчета основаны на тех или иных существенных допущениях.

Ниже приводится один из графо-аналитических методов (метод эллипса), получивший большое распространение из-за своей простоты, наглядности и приемлемой точности. Метод будет рассмотрен на примере дроссельного усилителя (см. рис. 101, а).

Положим, что величина питающего напряжения Un~, все параметры дросселя (материал, размеры, число витков, сечение провода и прочее) и нагрузки заданы и расчет носит проверочный характер, имеется соответствующее семейство кривых одновременного намагничивания.

Существенным допущением рассматриваемого метода является предположение чисто синусоидального характера изменения напряжения на дросселях и соответственно магнитного потока. Если к тому же пренебречь потерей напряжения, которое вызывает активное сопротивление обмотки дросселя (это практически не вносит существенной ошибки), то нетрудно перейти на оси ординат (рис. 103, а) от масштаба магнитной индукции В к масштабу падения напряжения на последовательно включенных дросселях Ugp, пользуясь при ЭТОМ законом электромагнитной индукции:

= 2 gt; laquo; В.5, (175)

где kl - коэффициент, значение которого определяется не только принятой в расчете системой единиц, но и тем, какие значения величин (амплитудные, действующие или средние) применены в используемом семействе кривых одновременного намагничивания; / - частота питающей сети (источник напряжения t/ J; еых - ЧИСЛО витков обмотки перембнного тока одного дросселя;

5 - сечение магнитопровода дросселя. На оси абсцисс можно перейти от значений напряженности переменного магнитного поля Я к действующим значениям вы-

Если на кривых даны амплитудные значения индукции, то, как известно, для одного дросселя (Ур = 4,44/Шд, B, S, если напряжение выражено в в, магнитная индукция в тл, а сечение в м; здесь Ug - напряжение, приложенное к одному дросселю.



ходного (нагрузочного) переменного тока / ,j для этого используется закон полного тока, написанный для одного из дросселей:

- = (176)

где 2 - коэффициент, зависящий от тех же факторов, что и коэффициент ki,

I - средняя длина силовой линии переменной составляющей магнитного потока.

Аналогичным образом можно перейти и от напряженностей постоянного магнитного поля подмагничивания, указанных для каждой из кривых семейства, к входным (управляющим) токам Ig-

Заметим, что для некоторых схем (например, рис. 101, б) расчетные средние длины магнитных силовых линий переменного и постоянного потоков не совпадают.

После указанных переходов получаем кривые, приведенные на рис. 103, б, которые фактически являются семейством вольт-амперных характеристик дросселя на переменном токе, полученных для разных значений подмагничивающего тока. Эти кривые можно рассматривать как графическое изображение нелинейного уравнения, характеризующего управляющее устройство:

/вы. = Ф Цех, 0,р), (177)

дающего зависимость между интересующими нас переменными 1 и 1вх через явления в магнитной цепи. Вторая независимая переменная Udp должна быть исключена, для этого требуется рассмотреть процессы в электрической цепи (в цепи нагрузки).

Предположим для простоты, что нагрузка является чисто активной, т. е. Z = Rn- Активное сопротивление выходных обмоток обозначим через Гд. Если полагать напряжения и токи синусоидальными, то для цепи переменного тока будет справедливо выражение

Ulp + /L.V (Rh + ГврТ = Ul, (178)

где f/ - напряжение источника питания.

Назовем током короткого замыкания / д условное значение выходного тока, которое возникло бы при индуктивном сопротивлении дросселей, равном нулю:

Используя значение / laquo;д, получим следующее соотношение для переменных Ig и Ugpi
