5. ТРАНСФОРМАТОРЫ

Под ферромагнитными преобразователями будем подразумевать не имеющие подвижных частей преобразователи электрической энергии, в которых связь выхода и входа осуществляется через магнитное поле. Наиболее простым ферромагнитным преобразователем является трансформатор. Правда, трансформатор в отличие от магнитного усилителя (см. п. 6 настоящей главы) в принципе может быть изготовлен без ферромагнетика, но практически в автоматике используются только ферромагнитные сердечники (рис. 98, а).

а) б)

Рис. 98. Ферромагнитные преобразователи электрической энергии: а - двухобмоточный трансформатор; б - простейший магнитный усилитель

Если не учитывать явлений насыщения стали и полагать, что нагрузочный ток достаточно мал, то для первичной обмотки будет справедливо уравнение

Uex = riex + Lipiex, (170)

где г I и Li - активное сопротивление и индуктивность первичной обмотки.

Наводимая во вторичной обмотке э. д. с. (выходное напряжение) определится выражением

где М - взаимная индуктивность обмоток.

Если не учитывать потоков рассеяния, то, как известно,

= М,

причем соотношение индуктивностей пропорционально соотношению квадратов числа витков:

2 - 1

Отсюда

еых= Ll-piex.

(171)

Исключая из выражений (170) и (171) ток, получим

вых -рр j

Ueb. = ~hUgx, (172)

Таким образом, при сделанных допущениях трансформатор является дифференцирующим звеном, т. е. может выполнять роль корректирующего элемента. Так, стабилизирующие трансформаторы в качестве корректирующих элементов применяются в системах автоматического регулирования напряжения бортовых генераторов постоянного тока.

Однако, как и для всякого дифференцирующего звена, эффект дифференцирования наблюдается только при небольших частотах (подробнее см. п. 3, гл. XI). Если же частота входного напряжения достаточно велика, то после замены р на /со единицей в знаменателе можно пренебрегать и тогда вместо выражения (172) получим

Ueu-UexKVex. (173)

При этих условиях трансформатор является уже пропорциональным звеном с передаточным коэффициентом К и выполняет свои обычные для цепей переменного тока функции. Трансформатор может повышать напряжение, но он является пассивным элементом и его выходная мощность всегда будет меньше входной на величину внутренних потерь. Существенно, что с повышением частоты размеры трансформатора заданной мощности в отличие от электромагнита уменьшаются.

6. НЕРЕВЕРСИВНЫЕ (ДРОССЕЛЬНЫЕ) МАГНИТНЫЕ УСИЛИТЕЛИ

В магнитных усилителях в качестве управляющего устройства используется дроссель (или система дросселей) переменного тока, индуктивность которого может меняться в широких пределах за счет подмагничивания дросселя постоянным током. В простейшей нереверсивной конструктивной схеме магнитного усилителя (рис. 98, б) выходная обмотка дросселя т включена последовательно с нагрузкой Z к источнику переменного тока напряжением Vn~ = const. При изменении величины входного напряжения IJgx будет изменяться подмагничивающее постоянное поле и магнитная проницаемость ферромагнитного сердечника дроссе-

ля fx, а следовательно, и индуктивность дросселя Lgp. В результате будет меняться ток выходной цепи 1 и соответственно падение напряжения на нагрузке их-

Здесь уместно провести некоторую аналогию со схемой индуктивного датчика (см. рис. 67, а), в которой индуктивность дросселя изменялась за счет изменения воздушного зазора. Как и в случае индуктивного датчика, выходное напряжение определяется как

и =17 -

HO индуктивность дросселя Lgp является здесь функцией входного напряжения Ug-

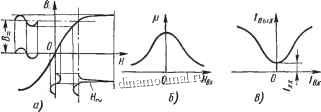

Рис. 99. К пояснению вида статической характеристики магнитного усилителя:

а - кривая намагничивания; б - зависимость магнитной проницаемости от напряженности магнитного поля; в - статическая характеристика усилителя

При соответствующем подборе параметров напряжение, ток и мощность выходной цепи (нагрузки ZJ могут значительно превосходить напряжение, ток и мощность входной обмотки Wg, с помощью которой изменяется сопротивление дросселя переменному току и осуществляется управление потоком энергии источника питания i/ .

Общий характер зависимости выходного тока от входного показан на рис. 99, в. Кривая намагничивания ферромагнетиков В = = / (Я), если не учитывать петли гистерезиса и нелинейности при очень слабых полях, имеет, как известно, вид, приведенный на рис. 99, а. С увеличением входного тока / суммарная н. с. возрастает и магнитная проницаемость материала сердечника

М == -д уменьшается, как это показано на рис. 99, б. Индуктивное сопротивление дросселя при этом также уменьшается, а выходной ток возрастает (рис. 99, в).

Уменьшение магнитной проницаемости не зависит от направления подмагничивающего поля и потому статическая характеристика симметрична относительно оси ординат, т. е. фаза выходного тока не зависит от направления входного тока. Магнитные усилители
