Вследствие того, что абсолютная магнитная проницаемость стали [I - ИоИт. где относительная магнитная проницаемость [х зависит от величины магнитной индукции на данном участке магнитопровода, полученная схема замещения представляет собой разветвленную электрическую цепь с нелинейными сопротивлениями.

Располагая основной кривой намагничивания примененного в конструкции ферромагнетика (стали), по схеме замещения сравнительно просто можно найти величину н. с, требующуюся для создания заданной величины магнитного потока Ф в воздушном зазоре; обратная задача решается методом последовательных приближений.

Для упрощения расчета учет потоков рассеяния часто выполняют с помощью экспериментальных расчетных коэффициентов k (k gt; 1). Тогда схема замещения (рис. 75, а), как и схемы замещения многих других конструкций, весьма упрощается и превращается в последовательную электрическую цепь (рис. 75, б), для которой Ф = Фо = Фж, = Фжг и т. д.

Величина магнитного потока в рабочем воздушном зазоре (фд = Ф) для этого случая определяется из выражения второго закона Кирхгофа для магнитных цепей:

Ф= г. -,J , -+-, (120)

Км. в -г Км. Ж1 ~г Км. Ж2 ~г Км. жз ~г

-i, (121)

Р Ml? -LP .4- feWi + + tor raquo;.3 +

причем

/-ж, = Ф..ж,: = Ф,;, (122)

где [лз , - относительная магнитная проницаемость для каждого участка /, которая определяется по кривой намагничивания и зависит от величины индукции В, = -

Следовательно, для определения магнитного потока необходимо решить следующую систему уравнений:

1- -х= + Iw + Iw + Iw+-

2. IWe = ФР, e,

3. Ф = Ф (/ш, + Iw + /ш, з i----).

Последнее уравнение системы представляет собой как бы уравнение суммарной кривой намагничивания.

Решение данной системы уравнений можно вьшолнить либо аналитически (аппроксимируя кривую намагничивания), либо гнироко распространенным графическим приемом.

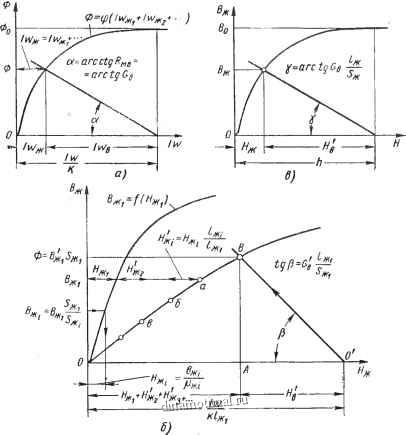

Рис. 76. К расчету схемы замещения магнитной цепи, приведенной на рис. 72, б:

и - с перестройкой масштаба осей; б - с использованием приведенной суммарной кривой намагничивания; 6 - с непосредственным использованием кривой намагничивания

const

При графо-аналитическом методе расчета вначале строится суммарная кривая намагничивания (рис. 76, а).

Переменная Н в соответствии с законом полного тока заменяется переменной

1ж1 ~ fmimi,

а переменная В заменяется переменной

По полученным i кривым Ф = f [Iwi) для каждого из участков магнитопровода путем суммирования абсцисс (так как Ф = = const) строится суммарная кривая намагничивания

Ф = Ф (/ laquo;1 + /ш + Iw + ).

Затем от начала координат по оси абсцисс откладывается отрезок соответствующий н. с, создаваемой обмоткой электромагнита, а от конца отрезка под углом а = arcctg R к отрицательному направлению оси абсцисс проводится прямая, наклон которой характеризует величину магнитного сопротивления воздушного зазора. Точка пересечения этой прямой с суммарной кривой намагничивания и определит значение магнитного потока Ф, соответствующего заданным величинам н. с. обмотки и воздушного зазора.

Меняя последовательность построений, можно этим же методом найти и н. с. Iw, требуемую для создания заданного значения магнитного потока при заданной проводимости воздушного зазора. Очень удобной модификацией этого метода является предложенное Б. С. Сотсковым построение, не требующее предварительной перестройки координатных осей и позволяющее вести расчет по приведенной суммарной кривой намагничивания (см. рис. 76, б).

Построение суммарной приведенной кривой намагничивания выполняется на основании следующих рассуждений. Намагничивающую силу в уравнении I системы уравнений (123) относят к длине одного из участков магнитопровода, допустим сердечника, длина которого 1ж тогда

Ыж 1ж1 1ж1 hici яс]

где h - удельная н. с. обмотки, отнесенная к /ж,;

Нж, - напряженность магнитного поля в сердечнике;

- приведенные напряженности магнитного поля в каждом из участков магнитной цепи (фиктивная расчетная величина), причем

Нж, = = Ф = f-/- , (124)

При определении угла необходимо учитывать масштаб осей.
