Когда отдача максимальна (а=0), напряжение нагрузки почти обратно пропорционально относительной постоянной времени нагрузки г:

Эффективность работы тиристора обычно характеризуется значениями коэффициентов его использования по прямому и обратному напряжениям: = макс : Unp. макс, ko = f/н. макс : : Uoop. макс и по току Л; = / . макс : 1а макс

Коэффициенты использования по напряжению почти обратно пропорциональны постоянной времени нагрузки:

~ - f/н. макс : f 7jj так как f/np. макс - f/обр. макс -

Наличие значительной индуктивности нагрузки сильно ухудшает использование тиристора в однополуперйодной схеме без обратного диода.

Введение в схему обратного диода До улучшает свойство рассматриваемой системы при смешанной нагрузке. В этом случае p=K, при этом р не зависит от х. Когда тиристор заперт, ток потребителя протекает через обратный диод (рис. 4.18,в).

Из (4.34) следует, что если р=я, то

н = (1+cosa). (4.35) В режиме максимальной отдачи (а=0)

макс - и:. (4.36)

Обратный диод улучшает использование преобразователя

- те i -

Пределы изменения напряжения расширяются. Выходная мощность тиристора возрастает.

Но даже вместе с обратным диодом однополупериодная схема характеризуется: небольшим использованием преобразователя по цапряжению, наличием значительных колебаний выпрямленного напряжения и постоянной слагаемой тока в цепи источника энергии. Двухполупериодные схемы с двумя тиристорами лучше однополупериодной.

Для приводов средней и большой мощности наиболее приемлемыми являются трехфазные двухполупериодные (шести-пульсные) схемы.

На рис. 4.19 приведена шестипульсная схема нереверсивного электропривода с тремя тиристорами {Та, Тв и Тс) и тремя диодами {Да, Дв и Дс). Эта схема выгодно отличается от остальных уровнем использования оборудования и величиной колебаний напряжения и тока в цепи нагрузки.

тиристоры

т. е. со сдвигом по фазе - П.

Управляющие импульсы поочередно открывают

через каждую треть периода, i. с. laquo;-и -J,DИlllvl ни 47адс-д

Тиристоры управляются посредством однополупериодных трехфазных магнитных усилителей (МУ).

На рис. 4.19 показана схема управления одним тиристором Та, для тиристоров Тв и Тс она аналогична. Фаза сигнала управления тиристором изменяется посредством однополупери-одного MW. Когда MW ненасыщен, индуктивное сопротивление его рабочей обмотки велико и на меньшем по величине сопротивлении Г1 напряжение незначительно. При

насыщении МУ напряжение на этом сопротивлении, подводимое к тиристору, сильно возрастает вследствие снижения индуктивности рабочей обмотки усилителя. Ток в этой обмотке имеет одно направление, определяемое диодом Дг. Ди-

од Дх защищает тиристор от возможного отрицательного потенциала на его управляющем электроде. Угол открывания а тиристора регулируется изменением момента времени его насыщения. Необходимое смещение углов открывания тиристоров на 120 deg; обеспечивается схемой соединения тиристоров с автотрансформатором АТр и сфазированным с ним трансформатором Тр. Запаздывание процесса управления в системе.ограничено одной третью периода напряжения сети.

Привод с тиристорным преобразователем позволяет регулировать скорость в отношении 10: 1. Он обладает мальш весом и габаритами, большим сроком службы и высоким быстродействием управления. Зависимость его характеристик от темпера-

-туры составляет недостаток данного привода. Компенсация влияния температуры возможна, но значительно усложняет схему.

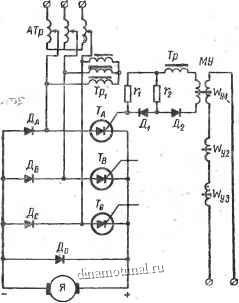

Рис. ,4.19. Схема электропривода с тиристорным преобразователем

sect; 4. 12. Регулирование скорости вращения двигателей постоянного тока магнитным усилителем полупроводниковым выпрямителем

Прогресс в области полупроводниковых выпрямителей из кремния и германия, достигнутый за последнее десятилетие, представляет большие возможности их использования в регулируемых электроприводах. Германиевые и кремниевые выпрямители отличаются простотой и надежностью в работе, имеют высокий к. п. д., малые габаритные размеры и вес на единицу мощности. Преобразование переменного тока в постоянный посредством полупроводниковых выпрямителей осуществляется более совершенно, чем другими методами.

Применение неуправляемых полупроводниковых диодов в сочетании с магнитными усилителями позволяет cpaвнитeлJьнo

просто и экономично изменять выпрямленное напряжение, а следовательно, и регулировать скорость вращения двигателей постоянного тока. На рис. 4.20 представлена одна из возможных схем регулирования скорости двигателя с независимым возбуждением с магнитным усилителем. Управление скоростью вращения производится изменением тока подмагничивания, протекающим по обмотке управления (Шу).

С увеличением этого тока , усиливается магнитное насыщение сердечников, снижается индуктивное сопротивление обмоток переменного тока Wp, возрастает ток в цепи, а также выпрямленное напряжение на зажимах двигателя и его скорость вращения. В схеме предусмотрена положительная обратная связь в виде обмотки дополнительного подмагничивания Wo, по которой протекает ток нагрузки. Эта положительная обратная связь по току увеличивает коэффициент усиления и чувствительность системы управления. Необходимое изменение напряжения и скорости вращения получается при меньшем изменении тока управления. Каждой величине тока управления /у, очевидно, будет соответствовать определенная скорость вращения двигателя. Этот ток наиболее просто определяется

Рис. 4.20. Схема управления двигателем постоянного тока посредством магнитного усилителя и выпрямителя
