ные лампы ЛС-3, ЛС-4 и ЛС-5. Нажатием на кнопки управления КП-1-КПЗ включаются пускатели П-1-П-8.

Электродвигатели Д-1-Д-7 привода отжимной машины и барабанов разводных машин присоединяются к силовой сети. Одновременно включается электромагнит ЭМ-7 пневмозолотника отжимной машины и срабатывает мембранный исполнительный механизм, осуществляющий прижим отжимных валов.

Обрабатываемая кожа, укладываемая бахтармой вверх на нижний отжимной транспортер, расправляется на нем и поступает к отжимным барабанам. Отжатая кожа попадает на промежуточный транспортер, перемещающий ее в машине для разводки бахтармы. Перемещаясь с промежуточного транспортера на барабан, кожа перекрывает световой луч осветителей ЛО-1 и ЛО-2, падающий на фотосопротивлейия ФС-1 и ФС-2. Фотосопротивления, включенные в цепь двухкаскадных полупроводниковых усилителей, работают в режиме переключения. Их выходные реле включают пускатели П-9 и П-10 и, следовательно, электромагниты пневмозолотников ЭМ-1, ЭМ-2 и ЭМ-3. Сжатый воздух поступает в пневмоцилиндры. Когда кожа проходит под прижимной вал, этот вал, а вместе с ним нижний ножевой и удерживающий валы отпускаются и начинается обработка переднего края кожи. Затем отпускается верхний ножевой вал, обрабатывающий кожу на встречных ходах. Время опускания всех валов регулируется дросселями в пневмоцепях соответствующих цилиндров.

При прохождении конца кожи фотосопротивления ФС-1 и ФС-2 освещаются, срабатывают реле ФР-1 и ФР-2, а пускатель П-9 отключается. Так как пускатель П-10 заблокирован, то остается замкнутой цепь катушки реле времени РВ-1 и электромагнитов пневмозолотников.

Через заданный промежуток времени, определяемый длительностью движения края цожи от фотоблоков до прижимного вала, реле времени РВ-1 отключает электромагниты ЭМ-1, ЭМ-2, ЭМ-3 пневмозолотников; начинается подъем валов. Сначала поднимается нижний ножевой вал, затем верхний, а после этого - удерживающий и прижимной. Далее реле времени РВ-1 размыкает собственную цепь питания и цепь катушки пускателя П-10. Реле времени РВ-1 приходит в исходное состояние и схема снова готова к работе. Разведенная с бахтарминной стороны кожа попадает на второй транспортер и перемещается ко второй разводной машине, но уже лицевой стороной вверх. Разводка кожи происходит так же, как и в первой разводной машине, только в работе участвуют соответственно осветители ЛО-3 и ЛО-4, выходные реле фотоблоков ФР-3 и ФР-4, пускатели П-11 и П-12 и так далее. Обработанная кожа с барабана второй разводной машины попадает на отводящий транспортер, выводящий ее из агрегата.

в электрической схеме агрегата предусмотрена сигнализация работы разводных машин - лампы ЛС-1 и ЛС-2. Агрегат имеет электрическую блокировку ограждения, кнопки аварийного останова и кнопки КП-9 -КП-14 для принудительного опробирования пневмоприводов прижима всех валов в наладочном режиме. Фотоблоки и цепи управления питаются от отдельных трансформаторов.

Схема управления электроприводом проходной тянулвно-мяг-чильной машины. Проходная тянульно-мягчительная машина ТМПХ-1800К имеет следующие основные узлы: подающий транспортер, тянульно-мягчительные и тянульно-транспортирующие валы, механизм перегибающей планки. Все рабочие органы приводятся в непрерывное вращение от четырех электродвигателей Д-1-Д-4, а валы отводятся и подводятся пневматическими цилиндрами двустороннего действия. Управление пневмоприводом производится специальным распределительным механизмом, приводимым в движение от электрических сигаалов фото-датчиков (рис. 10.12).

Устройства управления тянульно-мягчильной машиной работают следующим образом. При включении автоматических выключателей А-1-А-6 подается напряжение в цепи питания электродвигателей Д-1-Д-4, нагревательных элементов НЭ-1- -НЭ-8 и цепи управления. При этом включается сигнальная лампочка ЛС-1, свидетельствующая о наличии напряжения в цепях управления, и осветители блоков фотоконтроля.

Кнопками КП-1-КП-5 через соответствующие магнитные пускатели присоединяются к силовой сети электродвигатели Д-1-Д-4 подающего транспортера, транспортирующих валов и ножевых барабанов (в указанной последовательности).

Кожу укладывают на подающий транспортер. Проходя под фотодатчиками, она перекрывает лучи света, при этом включаются фотореле ФР-1, ФР-2 и соответственно пускатель П-6 и электромагнит ЭМ-1. Благодаря этому через специальную муфту кулачковый вал распределительного механизма совершает один, оборот. Кулачки распределительного механизма переключают пневмозолотники воздухораспределителей. Воздух поступает в цилиндры рабочих органов. Время.срабатывания каждого органа, зависящее от скорости перемещения кожи, устанавливается кулачками на механизме распределения. Необходимая величина давления для каждой пары пневмоцилиндров прижимных валов устанавливается при помощи редукторов. После прохождения обрабатываемой кожи места установки фотоконтроля снова осветятся фотодатчики, и фотореле ФР-1, ФР-2, отключив- шись, замкнут цепь пускателя П-7, а следовательно, и электромагнита ЭМ-2. Электромагнит ЭМ-2 воздействует на распределительный механизм, который поочередно воздействует на пневмозолотники воздухораспределителей, а через воздухораспреде-

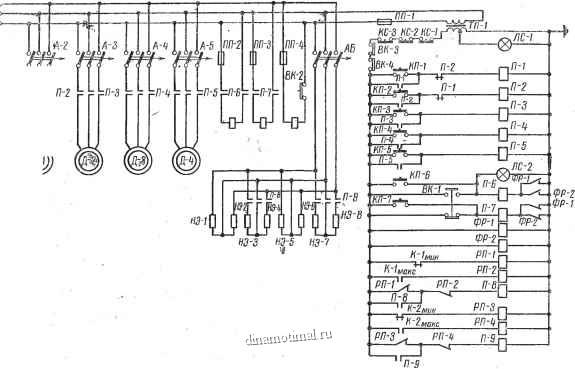

Рис. 10.12. Принципиальная схема управления приводом тянульно-мягчнльной машины
