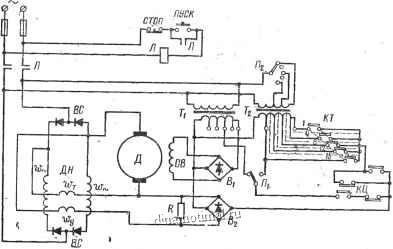

разработанного ВНИИЛТЕКМАШем и Институтом автоматики и телемеханики АН СССР, показана на рис. 10.8.

Приводной двигатель постоянного тока питается от сети переменного тока через магнитный усилитель (дроссель насыщения) и выпрямитель. Схемой предусмотрена и внутренняя обратная связь. Установочное регулирование производится при помощи специального регулирующего трансформатора Ti. Программное регулирование осуществляется посредством переключателя, связанного с механизмом машины и меняющего долю напряжения, снимаемого с трансформатора (потенциометра) для питания


Рис. 10.8. Схема управления электроприводом чулочного автомата с плавным регулированием скорости

обмотки подмагничивания магнитного усилителя. Схема предусматривает обратную отрицательную связь по напряжению и обратную отрицательную связь по току. Это позволяет значительно повысить жесткость характеристики привода. В момент переключения схема обеспечивает автоматическое снижение скорости, что уменьшает нагрузку механизмов машины и исключает поломки во время работы. Предел регулирования установочной скорости 2:1, программного регулирования ( laquo;вниз raquo;) -1,5:1.

sect; 10. 5. Электропривод машин кожевенного производства

Электропривод шнекового аппарата для обработки кож.

Аппарат для обработки кож представляет собой деревянный барабан диаметром 3 ж и длиной 2 м. В барабан закладывают партию кож, в котором производят отмочку, золку и промывку



(без выемки из барабана). Барабан должен периодически покачиваться, чтобы раствор или вода лучше промывала кожу. При повороте барабана на больший угол кожи могут выпасть через верхнее щелевое отверстие барабана, поэтому частоту качаний, длительность рабочего цикла и отношение времени работы к длительности паузы необходимо регулировать по определенному графику.

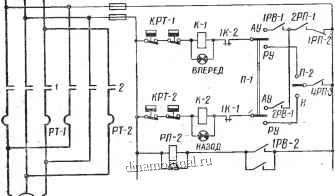

На рис. 10.9 изображена схема управления аппаратом, которая предусматривает два способа управления: ручное и автоматическое. Для ручного управления ручку универсального переключателя поворачивают влево. Контакт 1УП замыкается, а все


K-)r- 2K-2 1 ВИ-Ч

1KT2J1-2


Рис 10.9. Схема управления электроприводом шнекового аппарата для обработки кож

остальные размыкаются. Для перехода на автоматическое управление ручку переключателя поворачивают вправо. Контакт 1УП размыкается, остальные контакты замыкаются. Замыкание контакта 4УП включает обмотку реле времени РВ-1, которое периодически замыкает и размыкает свои контакты 1РВ-1 и 2РВ-1. Магнитные пускатели 1 к 2 включают электродвигатель привода и изменяют направление вращения барабана, обеспечивая покачивание. При наклоне его на установленный угол конечные выключатели БК-1 и ВК-2 попеременно размыкаются и автоматически останавливают барабан. Реле времени РВ-1 регулирует частоту покачиваний барабана и длительность пауз, но оно не может регулировать общую длительность обработки кож. Для

25 386



этой цели Б схеме управления предусмотрено реле времени РВ-2. Оно включается контактом универсального переключателя 4УП и замыкает свой контакт 1РВ-2 в цепи реле РВ-1. Длительность работы реле РВ-1 оцределяется длительностью замыкания контакта 1РВ-2, которая зависит от настройки реле РВ-2. Если барабан наклонился-на определенный угол и не остановился, то он будет остановлен аварийными конечными выключателями ВК-3 и ВК-4. Для защиты электродвигателя от перегрузки предусмотрено тепловое реле.

Электропривод аппарата для крашения овчин. Овчины при крашении закладывают в барабан и заливают красильным раствором. Процесс продолжается около 12 ч. Для лучшего омы-вания овчин раствором барабан должен вращаться. Чтобы избежать скручивания овчин в процессе обработки, необходимо периодически изменять направление вращения барабана. На рис. 10.10 дана схема управления аппаратом, обеспечиваюшая

Hi


ЗРП-1 Jpn-3 m 3M

3Pn-im-jj 1РП-з

БРП-3 ОТКРЫТО РГРАШДЕНИЕ

(РП-(

РП-3

Рис. 10.10. Схема управления электроприводом аппарата для крашения овчин
