где г V

т = - = 4=3,9.

Искомая кривая ошибки системы определяется нормированной кривой ошибки воспроизведения линейного задающего воздействия, приложение 20, рис., П. 14 (часть Б, случай 1).

Искомая кривая ошибки x{t) (см.. рис. 119,6) получается из нормированной кривой для М- 1,7 делением абсцисс последней на величину шо = 20 секг и умножением ординат на отношение о/соо = 10/20 = 0,5 град. Ошибка стремится к нулю, поскольку система обладает астатизмом второго порядка.

202. К следящей системе, имеющей в разомкнутом состоянии передаточную функцию

w(p)= с + р)

где К = 133 сек-\ Т = 0,333 сек, Тг = 0,078 сек, Тг == 0,020 сек, прикладывается при нулевых начальных условиях задающее воздействие g{t) = a-t-l{t), а - = 20 град/сек. Построить график ошибки воспроизведения этого воздействия.

Ответ. Приближенное решение имеет вид графика на рис. 119, б, полученного из нормированной кривой приложения 20, соответствующей л. а. х. системы /.2(ь)). изображенной на рис. 119, а. Установившаяся ошибка равна

JfycT == = 0 gt;075 гра5 = 4,5 угл. мин.

203. Передаточная функция разомкнутой системы равна

W (п - 500(1 -Ю,03р)

Р~ р(1 + 0,1р) (1 + 0,006р)

1. Использовать нормированные кривые переходных процессов для построения графика выходной величины y{t) замкнутой системы при единичном ступенчатом задающем воздействии и нулевых начальных условия..

2. Решить эту же задачу точно (классическим или операторным методом), а также используя вещественную частотную характеристику систед1ы.

Построить все три решения на одном графике.

Указание. Во второй части задачи можно воспользоваться решениями задач 180 и 196.

0,05 0,06 1,сек

Рис. 120. Кривые переходного процесса к задаче 203, полученные тремя способами:

по нормированным кривым

(cOoi) - сплошная линия, с помощью

точного решения - крестики и по вещественной частотной характеристике - кружки.

Ответ. На рис. 120 построена кривая y(t), найденная приближенно по нормированным кривым переходных процессов, при (Оо = 70,7 сек~ и Л4=1,5. Точки, относящиеся к точному решению, отмечены крестиками, а точки, полученные по вещественной частотной характеристике, кружками.

Г. Построение кривой переходного процесса графическим методом

204. Построить график выходной величины y{t) в систед1е, описываемой уравнением.

bog{t) или 2-g---20i/ = 5g(0. (1)

где задающее воздействие g{t) задано графически на рис. 121, а. Размерности y{t) и g{t) одинаковы. Начальное условие у (0) = -2. Использовать графический метод Д. А. Башкирова [3].

sect; 4.3. ПРИБЛИЖЕИР1ЫЕ МЕТОДЫ РАСЧЕТА

Решение. Запишем (1) в виде Т~ + у = gi{t), тд,е

постоянная времени г = Со/й1 = 2/20 = 0,1 сек, а возмущающее воздействие g, (О = (io/fii) (О = 0,25g {/). Построим на рис. 121,6 две системы координат: t, y{t)

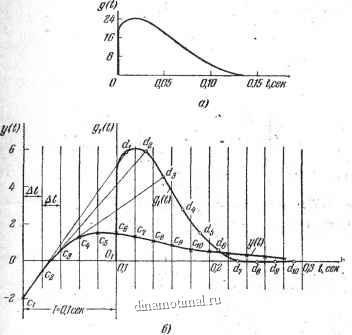

Рис. 121. Построение кривой переходного процесса у {t) графическим методом.

п laquo; giW. имеющие одинаковые масштабы, причем оси времени обеих систем совмещены, но начало Oi отсчета сдвинуто вправо относительно начала О отсчета y{t) на величину Т. Построим согласно формуле для gi{f) и рис.. 121, а функцию gi{t).

Выбираем шаг интегрирования At = Tfn, где л - целое число. Возьмем. Д/ = 0,020 сек и разделим, графики
