Проинтегрировав уравнение (6), получаем уравнение фазовых траекторий

2 = 0,05а-+ С. (7)

где Ci - произвольная постоянная.

Уравнение фазовых траекторий для областей и / получаются аналогичным образом:

t/=-0,05x + C2 ~ (8)

. ,У = С,. (9)

Уравнения (7) и (8) представляют собой уравнения парабол, симметричных относительно оси х, параметр

у=,ерад/сеп

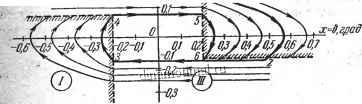

Рнс. 225. Фазовые траектории следящей системы к задаче 381.

которых /7 = 0,025. Уравнение (9) представляет собой уравнение прямых линий, параллельных оси х. Вид фазовых траекторий изображен на рис. 225.

Зададимся начальными условиями процесса. Пусть ripnY = О, л; = amp; = О, f/ = б = 0,2 град/сек. По виду фазовой траектории для заданных начальных Отклонений можно установить, что переходный процесс заканчивается менее, чем за один период, после чего в системе устанавливаются автоколебания. Амплитуда угловых колебаний ао= raquo; 0,25 и амплитуда колебаний скорости ай=0,1 град/сек легко определяются по предельному циклу. . .

, 382. Исследовать процессы в электромеханической следящей системе с электромагнитными муфтами трения,

рассмотренной в задаче 375, прн условии, что вместо нелинейного логического устройства в системе используется релейный усилитель. Статическая характеристика F{p) этого усилителя изображена на рис. 226. Значения параметров релейного усилителя: 6 = 0,2 deg;, с= 1.

Ответ. Фазовые траектории системы представляют собой параболы, уравнения которых

= 0,05x + Ci, r/2=-0,05x-l-C2.

Рис. 226. Статическая характеристика не.аи-нейного звена к задаче 382.

Линиями переключения привода являются прямые АВ и CD (рис. 227). При любых начальных условия. изображающая точка удаляется от начала координат. Следовательно, система неустойчива.

383. Исследовать процессы в системе регулирования температуры (см. рис. 216) при отключенной местной

Рис. 227. Фазовые траектории следящей системы к задаче 382.

обратной связи. В качестве исходных данных принять данные задачи 377.

Решение. В режиме стабилизации температуры можно принять amp;1 = 0, 3. Уравнение усилителя (при ко. с = 0)

u = F(awi).

4. Уравнение двигателя постоянного тока

ра = ki.

5. Уравнение редуктора

Учитывая, что ток в обмотке поляризованного реле пропорционален отклонению температуры а скорость

отклонения регулирующего органа пропорциональна

напряжению и, в качестве входной величины нелинейного звена (поляризованного реле) можно принять а Б качестве выходной -

(рир. 228). На этом рисунке Ь =

аюср 0,5 I

= 035 =2 deg; laquo;0=Ышах =

= At/max=0,22 рад/сек.

В соответствии с уравнением объекта регулирования (1) и статической характеристикой нелинейного звена (см. рис. 228), уравнения всей системы можно записать в следующем виде!

{ТоР + т=-к, (6)

( + copy;0 при gt; + Ь,

W= О при \- amp;\ lt;ь,

; , . , , Д - СОо При - Ь-.

Рис. 228. Статическая характеристика нелинейного звена к задаче 383.
