2 ,1

Г-2

Рис. 82. Амплитуды составляющих погрешности вида sin РФ и cos РФ, обусловленные паразитными индуктивными связями

даря чему паразитное поле лепестка с токоподводом дает дополнительно переменную по углу связь. Постоянная же связь образуется с лобовыми частями обмотки возбуждения. Правильное соединение показано на рис. 83, б. Теперь монтажные провода образовали два замкнутых витка практически без разрывов. Витки включены последовательно встречно. Монтаж обладает минимальными постоянными и переменными связями. Выполнение монтажа по схеме, приведенной на рис. 83, с, ухудшает точность на 2-3 . Рекомендуется выполнять монтажные перемычки в виде печатной платы, так как только в этом случае можно гарантировать идентичность монтажа от датчика к датчику и от секции к секции.





Рис. 83. Варианты монтажа секций обмотки: а - неправильно; б - правильно

Особенно ярко погрешности от паразитных связей проявляютс5г в том случае, если несущие диски выполнены из неэлектропроводного материала, например керамики или стекла. На рис. 84 показаны амплитуды fii S, 61 с составляющих погрешности вида sin рф и cos РФ для обмоток, выполненных на керамике ЦМ-322 методом вакуумного напыления. Конфигурации обмоток, лепестков полностью такпе же, как у датчика, выполненного на дисках из алюминиевого-сплава, характеристики которого приведены на рис. 82 (кривые 3, 4).

Монтаж датчика на основе керамического диска экранировалса пермаллоевым экраном. Несмотря на это, характеристики его, заметно хуже. Без экрана датчик был практически неработоспособен. Из сказан1Юго ие следует, конечно, что указанные материалы неприменимы для индуктосина. Наоборот, они представляют большой интерес, так как позволяют получить высокое качество токопрово-дящего слоя и минимальную неплоскостность. Следует лишь иметь в виду, что симметрирование обмоток и компенсация возможных паразитных связей должны быть проведены особенно тщательно.. В любом случае целесообразно применение электромагнитных экра-

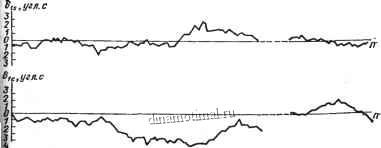

не. 84. Амплитуды составляющих погрешностей вида sin рф п cos РФ для обмотки на керамическом диске



нов, отделяющих монтажные провода от обмоток. Паразитные связи при использовании оснований с высокой электропроводностью уменьшаются с увеличением частоты питания.

В табл. 10 приведены результаты эксперимента с датчиком типа ИПУ-БАМ при возбуждении током различной частоты.

Таблица 10

Зависимость составляющих погрешности датчика ИПУ-5АМ от частоты

питания

Частота, кГц

Размах амплитуд составляющих погрешности, с

4,00 10,00 26,3

3,2 3,2 3,2

3,1 1,9 1,7

1,4 1,4 1,3

1,2 1,1 1,1

Обозначения: Д6 Дб,., А6, , Дб. Д6,-размах составляющих погреш-

IS 1С ZS 2С

ности В формуле (87).

Из табл. 10 следует, что с увеличением частоты литания значения A6is и Дб1с, обусловленные наводками, снизились; составляющая Дб, определяемая эксцентриситетом и торцовым биением, и составляющие Дбг raquo; и Дбгс, вызванные неточностью обмоток и неплоскостностью, как и следовало ожидать, остались неизменными. -Снижение Дб s и Дб, с обусловлено более интенсивным демпфированием паразитных полей в толще металлических осиоваинй и относительным ростом полезного сигнала, поле которого практически тюлиостью замкнуто в воздушном зазоре. Вообще, предпочтительно использование высокопроводящих оснований. Так, при замене стального основания на титановое заметно ухудшилась точность датчика за счет увеличения составляющих вида 6i s н 6i с. Все рассмотренные в настоящем разделе вопросы непосредственно относятся также к датчикам с многослойными обмотками.

18. технология производства

При производстве круговых индуктосинов можно выделить пять основных групп операций: 1) изготовление фотошаблона обмоток: 2) механическая и термическая обработка оснований; 3) образование токопроводящего слоя; 4) выполнение обмоток; 5) контроль точности индуктосина.

Рассмотрим первые четыре группы операций. Контроль точности индуктосина подробно рассмотрен в следующем параграфе.

Фотошаблон изготовляют с помощью прецизионной делительной .машины. Наиболее подходящими для этой цели являются делительные машины TKF-1000 и TKF-500 Народного предприятия Цейсе, Иена (ГДР). Точность деления машины TKF-1000 может быть до--ведена до 0,8-1 .
