личиной площади ОВ С или, согласно построению, суммой площадей ОВС и ОВВ.

Предположим, что перемещение якоря из положения в положение под влиянием тяговых усилий происходит при постоянном значении тока,

т. е. при Iw = lw + Iw, = P-fdh

= const, т. е. установившееся значение тока в об-

мотке I = - (или положение точки О) не изменяется.

Если lt; Xi, т. е. при перемещении зазор уменьшился, то кривая намагничивания, соответствующая магнитной системе для зазора Х, будет расположена выше кривой для зазора Xj (рис. 73, б), так как магнитная проводимость воздушного зазора увеличится и угол наклона прямой ОВ возрастет (Се к, gt; С. X,) (рис. 73, б).

Тогда можно выделить следующие составляющие энергии магнитного поля, характеризующие рассматриваемый процесс.

1. Энергия, заключенная в поле электромагнита до начала движения:

Wl = пл. ОВгСг.

2. Энергия, остающаяся в поле электромагнита после окончания движения:

W2 = пл. ОВчС-

3. Энергия, полученная Цессе движения:

W =пл. С1В1В2С2.

4. Энергия, расходуемая на перемещение якоря, равная разности поступившей в поле энергии (до начала движения и во время движения) и оставшейся в нем энергии:

A = {Wl + w)-wl = пл. ов\В2 = пл. овв-

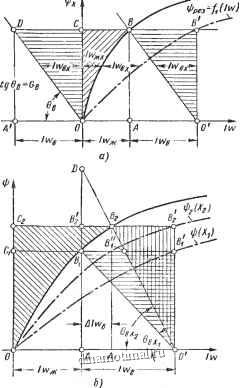

Рис. 73. К расчету тяговых усилий методом энергетического баланса:

а - кривая намагничивапня и энергия магнитной системы; б - и-чмепеине энергии магннтиой системы при псремсщенип якоря

полем ОТ источника питания в про-



Эта энергия, расходуемая на перемещение якоря, складывается из части магнитной энергии, запасенной ранее в воздушном зазоре (пл. О BiBi), и части дополнительного увеличения ма гнитной энергии воздушного зазора из-за притока энергии от источника электрического тока при увеличении магнитной проводимости на величину AGe = G -Gex т. е. АЛ представляет собой изменение магнитной энергии в воздушном зазоре.

Из рис. 73, б следует, что пл. О ВВ. = пл. OBiD - - пл. BiBD.

В свою очередь, пл. 0В1О = пл. ОAD - пл. ОАВ, причем так как

пл. 0AD = 0A xADh пл.ОАВ = ~0А x ABi, то

пл. OBiD = бМ X (Л1) - АВ,) = ~с7Ах B,D.

Но AD = IwAgQex а ABi = IwAgQex поэтолчу

AD- A6i= /tw laquo;(tge,x.-tge x,)

или, подставляя значение tgea-, = Свх, и tgBax, Gx, получим

BiD=/ laquo;(G.A,-C laquo;x,). (П1)

Имея в виду, что ОЛ =/Шд, и учитывая выражение (HI), будем иметь

пл. 0BiD = -{Iw)lAGe- (П2)

Далее площадь BiB.,D может быть приближенно выражена как пл. B1B2D = -B]D x В-гВ или, заменяя BiD на основании

выражения (111) и В2В2 = AAi = AlWg, получим

пл. BiBD = -f - lWgAGgA{Iw)g. (113)

Тогда, учитывая выражения (112) и (113), для ДЛ окончательно будем иметь

пл. 0BiB2== -{iwfeAGg --{lw)eAG Ailw)e.

Таким образом.

ДЛ = пл. 0BiB2 = 4- {/w)lAGg



Средняя величина усилия, развиваемого якорем на пути

Л,4 11.1. 0BiB.i

2 - -1

тАХ = = V V , (114)

Р hi ag,

В Пределе

J (lw)

(Щв J

(115)

(116)

т. е. тяговое усилие в рассматриваемом случае равно производной энергии магнитного поля в воздушном зазоре по перемещению якоря.

Для рассматриваемого случая в пределе, когда ДЛ - raquo; О, точка Б2 приближается к точке и А {lw)g О, тогда

\к)кхо 2 dX

Следовательно, для расчета тяговой характеристики электромагнита необходимо знать, кроме = f (Х), ту часть н. е.,

создаваемой обмоткой, которая затрачивается на создание магнитного потока в воздушном зазоре {Iw).

Если магнитопровод не насыщен, то сопротивление его невелико, и можно считать (если не учитывать потоки рассеяния), что вся н. с. затрачивается на создание магнитного потока в рабочем воздушном зазоре, т. е. Iw = ifw).

Однако проектирование магнитных систем с незначительным насыщением магнитопровода при всех значениях воздушного зазора нерационально, так как приводит к большому увеличению веса (большому сечению S).

Поэтому в правильно спроектированном электромагнитном элементе всегда будет сказываться насыщение магнитопровода.

Значения {Iw)e (или Ф) могут быть определены в результате расчета магнитной цепи электромагнита.

Согласно выражению (117) вид тяговой характеристики при

(Iw)g = const определяется законом изменения = ф (Х).

В действительности и. с. {1и))в =h const, и зависимость = i {X) получается более сложной.

Когда имеет место нормальное к поверхности якоря и равномерное распределение магнитного поля и применены плоские
